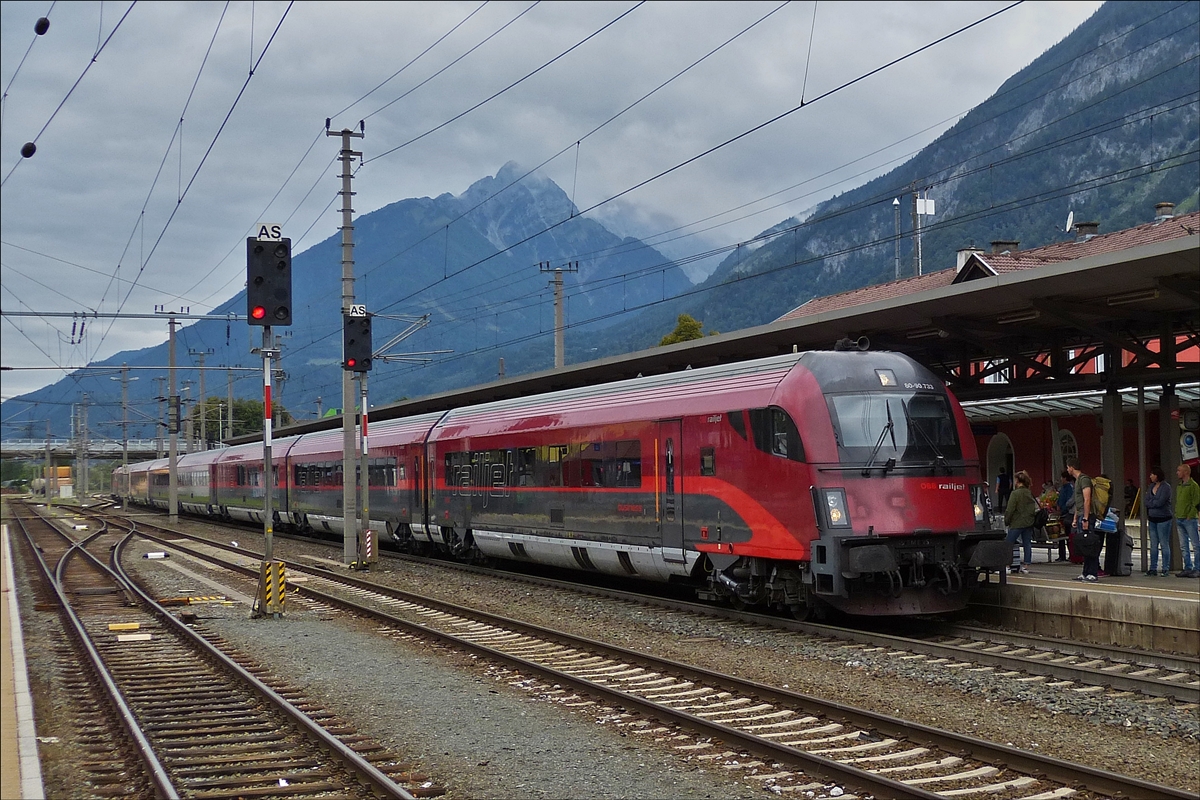

. Steuerwagen voraus kommt der Railjet in den Bahnhof von Jenbach eingefahren. 22.08.2016
Hans und Jeanny De Rond 21.09.2016, 667 Aufrufe, 0 Kommentare
0 Kommentare, Alle Kommentare
Kommentar verfassen
Eine echte „Hercules“ die ÖBB 2016 072 (A-ÖBB 92 81 2016 072-8) am 13 Januar 2025, mit dem REX 21 (City Shuttle) von Salzburg Taxham über Neumarkt am Wallersee nach Braunau am Inn, beim Halt im Hauptbahnhof Salzburg.
Die Siemens ER20 wurde 2004 von Siemens in München-Allach unter der Fabriknummer 20996 gebaut. Sie hat die Zulassungen für Österreich, Deutschland, Tschechien und die Slowakei. „Hercules“ ist ein Markenname der ÖBB für die Dieselelektrische Universallokomotive vom Typ Siemens ER20.
Die Loks der Reihe 2016 der Österreichischen Bundesbahnen (ÖBB) sind vierachsige dieselelektrische Lokomotiven, die unter der Bezeichnung Hercules seit 2002 im Einsatz sind. Sie gehören der mittleren Leistungsklasse an und werden vor allen Zugarten eingesetzt. Auch der Verschub und Fahrverschub auf Dieselstrecken wird mittlerweile durch die 2016 geprägt.
Ende der 1990er Jahre wurde der Personen- und Güterverkehr auf den nicht elektrifizierten Strecken der Österreichischen Bundesbahnen (ÖBB) überwiegend mit Fahrzeugen aus den 1960er und 1970er Jahren betrieben. Zur Erneuerung der Fahrzeugflotte veröffentlichte die ÖBB 1997 eine Ausschreibung, um die Reihen 2043/2143 und 2050 zu ersetzen.
Der Auftrag über zunächst 40 Streckendiesellokomotiven wurde an Siemens AG, Österreich vergeben und in Verantwortung von Siemens Transport Systems, Erlangen konstruiert und gefertigt. 1999 wurde eine erste Option für 30 weitere Lokomotiven gezogen. Die erste Lokomotive wurde im Jahr Januar 2002 inbetriebgenommen. Später wurde eine Option über 30 weitere Lokomotiven gezogen.
Die Konstruktion der Reihe 2016 entspricht im Wesentlichen dem der ER20. Unterschiede gibt es nur bei einigen Ausstattungen, die speziell von der ÖBB gefordert wurden. Ein 2.000 Kilowatt leistender Dieselmotor mit angeflanschtem Drehstrom-Synchrongenerator erzeugt dabei den Strom für die vier Fahrmotoren (Einzelachsantrieb).
TECHNISCHE DATEN:
Hersteller: Siemens
Baujahre: 2002-2004
Gebaute Anzahl (Ordnungsnummer): 100 Stück (2016 001-100)
Achsformel: Bo’Bo’
Spurweite: 1.435 mm (Normalspur)
Länge über Puffer: 19.280 mm
Breite: 2.870 mm
Drehzapfenabstand: 10.360 mm
Achsabstand im Drehgestell: 2.700 mm
Raddurchmesser: 1.100 mm (neu) /1.020 mm (angenutzt)
Kleinster bef. Halbmesser: 100 m
Dienstmasse: 80 t
Höchstgeschwindigkeit: 140 km/h
Dieselmotorart: wassergekühlter viertakt-90°-V16-Zylinder-Dieselmotor mit Common-Rail-Einspritzung, Abgasturbolader und Ladeluftkühlung. Im Leerlauf werden zur Verbesserung der Abgaswerte 8 von 16 Zylindern abgeschaltet.
Motortyp: MTU 16 V 4000 R41 (der MTU Friedrichshafen9
Motorhubraum: 76.265 cm³ (Bohrung × Hub = 170 mm × 210 mm)
Motorgewicht (trocken): ca. 9050 kg
Nenndrehzahl: 600 bis 1.800 U/min
Installierte Leistung: 2.000 kW (2.719 PS)
Anfahrzugkraft: 250 kN
Leistungsübertragung: dieselelektrisch (Drehstrom Generator - GTO Stromrichter und 4 Drehstrom Fahrmotore mit Ritzel-Hohlwellenantrieb)
Traktionsleistung (am Rad): 1.750 kW ohne ZS / 1.600 kW mit ZS
Tankinhalt: 2.800 l
Dynamisches Bremssystem Elektrodynamische Nutz- und Widerstandsbremse (Rückspeisung indie Zugsammelschiene bzw. für die Hilfsbetriebe je nach Möglichkeit)
Höchstleistung der dynamischen Bremse: 1.000 kN
Max. Bremskraft der dynamischen Bremse: 100 kN
Paradigmenwechsel. Wurden die ersten ÖBB-Diesellokomotiven nach dem zweiten Weltkrieg ausschließlich mit dieselelektrischer Kraftübertragung ausgerüstet, so entschied man sich damals aus Gründen der einfacheren Wartung und leichteren Instandhaltung für alle künftigen Diesellok Generationen für einen dieselhydraulischen Antrieb. Während bei ersterem ein oder mehrere Dieselmotoren Generatoren antreiben, die letztlich die Traktionsenergie für die Fahrmotoren erzeugen, treibt beim dieselhydraulischen Antrieb (vereinfacht gesagt) der Dieselmotor das Fahrzeug über ein Wendegetriebe an.
Jahrzehntelang wurden alle ÖBB-Dieselloks in dieser einfachen aber auch leistungstechnisch begrenzten Bauweise beschafft. Um die in die Jahre gekommenen Dieselloks der Reihen 2050, 2043 und 2143 zu ersetzen, wurde Ende der 1990er Jahre ein Projekt gestartet, das zum Inhalt die Erneuerung der Diesellokflotte hatte. Es sollten in drei Leistungskategorien über 200 Fahrzeuge beschafft und so für einen gehörigen Modernisierungsschub sorgen. Bei der neuen geplanten Streckendiesellok überlegte man sich erstmals seit über 40 Jahren wieder die Verwendung eines dieselelektrischen Antriebs.
Während des Bieterverfahrens kristallisierte sich heraus, dass doch nur zwei Kategorien von neuen Diesellokomotiven beschafft werden sollten. Nach der Endrunde wurde der Auftrag zur Lieferung der neuen Diesellok Generation an Siemens Transportation Systems vergeben. Hier konzentrieren wir uns auf die Streckendiesellok, des Siemens Baumusters ER 20 – ÖBB Reihe 2016.
Drehstromantrieb
Ein Novum nach so langer Zeit war die Verwendung eines dieselelektrischen Antriebs für die 2.000 kW starke Streckendiesellok. Der eingebaute MTU Motor treibt dabei einen Drehstromgenerator an, der vier, insgesamt rund 1.600 kW starke Drehstrommotoren mit dem elektrischen Traktionsstrom versorgt. Nach der griechischen Mythologie sollte die neue Streckendiesellokflotte der ÖBB den Namen „Hercules“ tragen. Ursprünglich war die Beschaffung von insgesamt 140 Lokomotiven geplant. Infolge der Änderung des Flottenmanagements und auch mangels Bedarf blieb es bei einer Bestellung von 100 Fahrzeugen, die den Bahnbetrieb auf nicht elektrifizierten Strecken in Österreich revolutionierten.
Sämtliche Fahrzeuge wurden bei Siemens TS in München-Allach (ehemals Krauss Maffei) gefertigt und beim ÖBB-Standort Wiener Neustadt in Betrieb genommen. Sofort nach der Betriebszulassung in Österreich gelangten die ÖBB-Hercules Loks zum Standort Graz, wo sie ab Mitte 2002 einen Großteil der Leistungen der damals dort eingesetzten 2143 übernahmen. Mit zunehmender Auslieferung wurden zuerst die Steiermark, dann auch zahlreiche Strecken in Niederösterreich auf die neue ÖBB-Reihe 2016 umgestellt. Besonders auf den dieselbetriebenen Steilstrecken können die Neubaufahrzeuge beweisen, was in ihnen steckt.
Armin Schwarz
Armin Schwarz
Österreich / Dieselloks / BR 2016 "Hercules", Österreich / Wagen / Steuerwagen, Österreich / Züge / Regionalzüge, Österreich / Unternehmen / ÖBB-Produktion GmbH
97 2 1400x1026 Px, 16.01.2026
Der ÖBB REX 21 (REX 5873) von Salzburg Taxham Europark über Salzburg Hbf und Neumarkt am Wallersee nach Braunau am Inn, verlässt am 13 Januar 2025 den Hauptbahnhof Salzburg. Hier am Zugschluss der 2.Klasse ÖBB Inlandsreisezug-Steuerwagen (CityShuttle-Wagen) A-ÖBB 50 81 80-73 035-2 der Gattung Bmpz-s.
Als Inlandsreisezugwagen der ÖBB (offiziell Inlandsreisezugwagen Typ neue Generation) wird eine Bauart von Reisezugwagen der ÖBB bezeichnet, die in den Jahren 1980 bis 1989, von den Herstellern SGP Graz und Jenbacher Werke, gebaut und von den 1990er-Jahren bis circa 2006 zu den bekannten CityShuttle-Wagen umgebaut wurden.
Entstehung der Steuerwagen:
Mitte der 1990er Jahre begann in den TS-Werken Floridsdorf und St. Pölten der Umbau in Wendezugwagen, bei dem 152 Zwischenwagen zu Steuerwagen (Bmpz-s) umgebaut worden sind.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Länge über Puffer: 26 400 mm
Drehzapfenabstand: 18.300 mm
Achsstand im Drehgestell: 2.500 mm
Laufraddurchmesser: 840 mm (neu)
Höhe über SOK: 3.700 mm
Leergewicht: ca. 40 t
Höchstgeschwindigkeit: 160 km/h
Sitzplätze (in der 2. Klasse): 44 und 21 Klappsitze
Fahrradstellplätze: 7
Toiletten: 1
Bremse: O-PR-A
Zugelassen in: A, CH, D und H (MAV)
Armin Schwarz
Armin Schwarz
Österreich / Wagen / Steuerwagen, Österreich / Züge / Regionalzüge
74 1400x933 Px, 16.01.2026
Der ÖBB-Railjet-Steuerwagen (Business Class/First Class quiet zone bzw. 1.Klasse+/1.Klasse ruhezone) A-ÖBB 73 81 80-90 742-5 Afmpz am 14 Januar 2025 im Bahnhof Attnang-Puchheim, eingereiht in den ÖBB-railjet RJ 640 von Flughafen Wien nach Salzburg. Ein Railjet der 1. Generation.
Der Wagenkasten ist eine Schweißkonstruktion aus Profilen und Blechen (Differentialbauweise). Die Einzelteile sind mehrheitlich aus Baustahl und ferritischem rostfreien Stahl hergestellt.
Der Untergestell-Rahmen ist eine Schweißkonstruktion, bestehend aus gewalzten Stahlprofilen, Abkantprofilen und Stahlblechteilen. Der Untergestell-Rahmen bildet mit den Seitenwänden, dem Dach und den Stirnwänden eine tragende Einheit. Ein Wellblech an der Unterseite dieser Konstruktion schließt das Untergestell ab. An den beiden Wagenenden befinden sich die Kopfstücke für die Aufnahme der Kurzkupplung, sowie der Zug- und Stoßeinrichtung beim Afmpz-Steuerwagen und beim Bmpnz-Endwagen
Fahrwerk
Die Drehgestellfamilie SF400, luftgefederte Laufdrehgestelle, wurde für den Einsatz in lokbespannten Reisezügen im Wendezugbetrieb entwickelt. Optimales Laufverhalten im Hinblick auf Stabilität, Komfort und Entgleisungssicherheit sowie hohe Zuverlässigkeit und niedrige Betriebskosten sind Merkmale dieses Drehgestelltyps. Das gegenständliche Drehgestell SF400 ÖBB-railjet ist ein Drehgestell mit drei Bremsscheiben, Magnetschienenbremse (außer Afmpz am WE 2) und ist lauf- und bremstechnisch abgestimmt auf eine max. Betriebsgeschwindigkeit von 230 km/h.
Das Drehgestell besteht aus den folgenden Hauptkomponenten:
- Drehgestellrahmen
- Laufradsatz, Radsatzlager, Radsatzführung/Primärfeder
- Luftfedersystem, Querfeder, Drehdämpfer, Wankstabilisator
- Längsmitnahme, Querspielbegrenzung, Drehzapfen
- Scheibenbremse, Parkbremse (Federspeicherbremse), MG-Bremse
- Zugsicherung (Antennen, nur Steuerwagen Afmpz)
- Sandung (nur Steuerwagen Afmpz), Spurkranzschmierung
(nur Steuerwagen Afmpz)
- Druckluftverrohrung, Verkabelung, Erdungskontakt
TECHNISCHE DATEN (Afmpz):
Spurweite 1.435 mm (Normalspur)
Länge über Puffer: 26.500 mm
Drehzapfenabstand: 19.000 mm
Achsabstand im Drehgestell: 2.500 mm
Raddurchmesser: 920 mm (neu) / 860 mm (abgenutzt)
Drehgestell: SF400
Wagenhöhe über SO: 4.050 mm
Wagenbreite: 2.825 mm
Fußbodenhöhe Abteil über SO: 1.250 mm
Lichte Weite Einstieg: 2 x 850 mm
Lichte Weite Übergang: 1.100 mm
Bremsanlage: 3 Scheiben pro Achse + Mg
Max. Betriebsgeschwindigkeit: 230 km/h, die lauftechnische
Geschwindigkeit beträgt 250 km/h
Min. Kurvenradius: 150 m
Eigengewicht: 56 t
Sitzplätze: 27 (16 Premium Class, 11 First Class)
Toiletten: 1
Küche: 1
Armin Schwarz
Armin Schwarz
Österreich / Wagen / Steuerwagen, Österreich / Züge / Railjet (RJ) / Railjet Xpress (RJX)
333 1400x947 Px, 29.01.2025
Nein, keine neue Lok für den ÖBB Railjet, es ist die Front der Steuerwagen der Neuen Railjet Generation, welcher aussieht wie eine Lok, gesehen am Ende des Zuges in Richtung Innsbruck, im Bahnhof von Jenbach. 08.2024
Bezeichnung: A-ÖBB 73 81 19-91 1 xx-x Ampz, / Endwagen 809 1903 mit Ruhezone; First Class / Business Class mit 55 Sitzplätzen.
