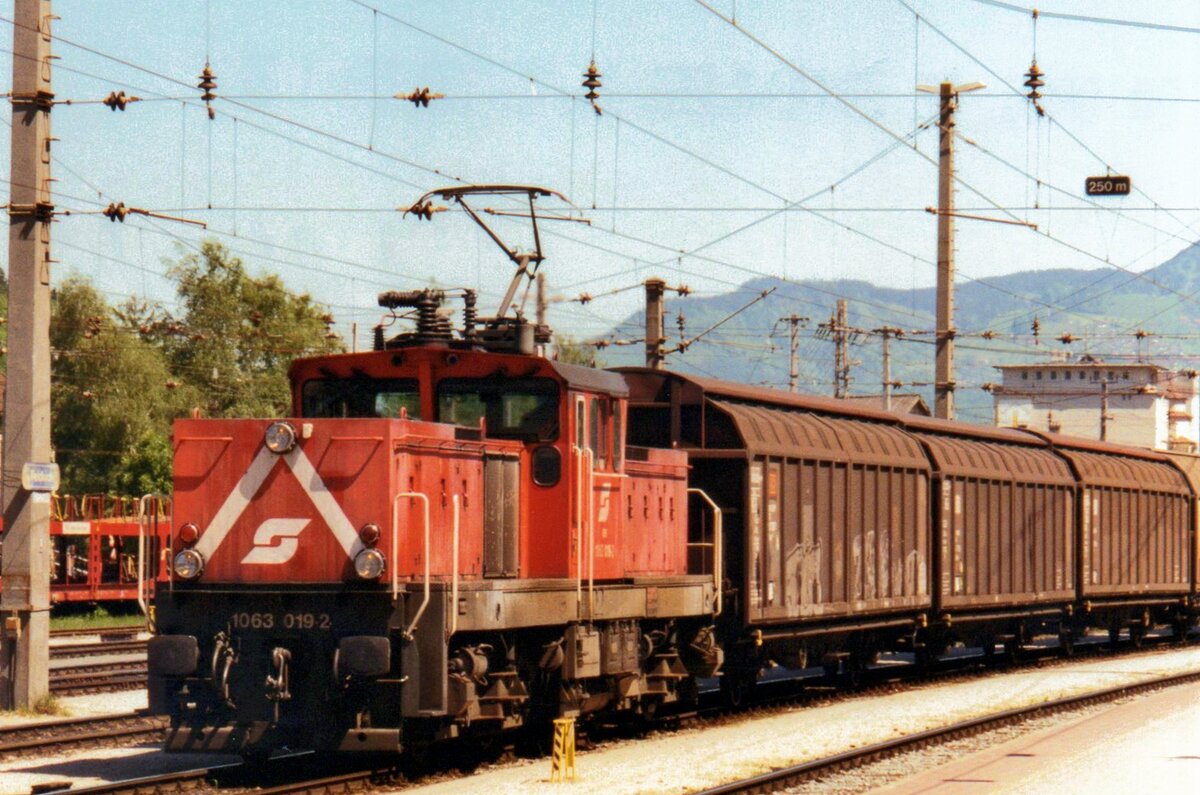

Am 27 Mai 2002 durchfahrt ÖBB 1063 019 Feldkirch mit ein Guterzug von Buchs SG nach BLudenz.
(ID 764377)
Am 27 Mai 2002 durchfahrt ÖBB 1063 019 Feldkirch mit ein Guterzug von Buchs SG nach BLudenz.
Leon schrijvers 23.01.2022, 341 Aufrufe, 0 Kommentare
0 Kommentare, Alle Kommentare
Kommentar verfassen
Österreich / E-Loks / BR 1063
112 1200x795 Px, 08.09.2025
Österreich / E-Loks / BR 1063
117 1200x801 Px, 08.09.2025

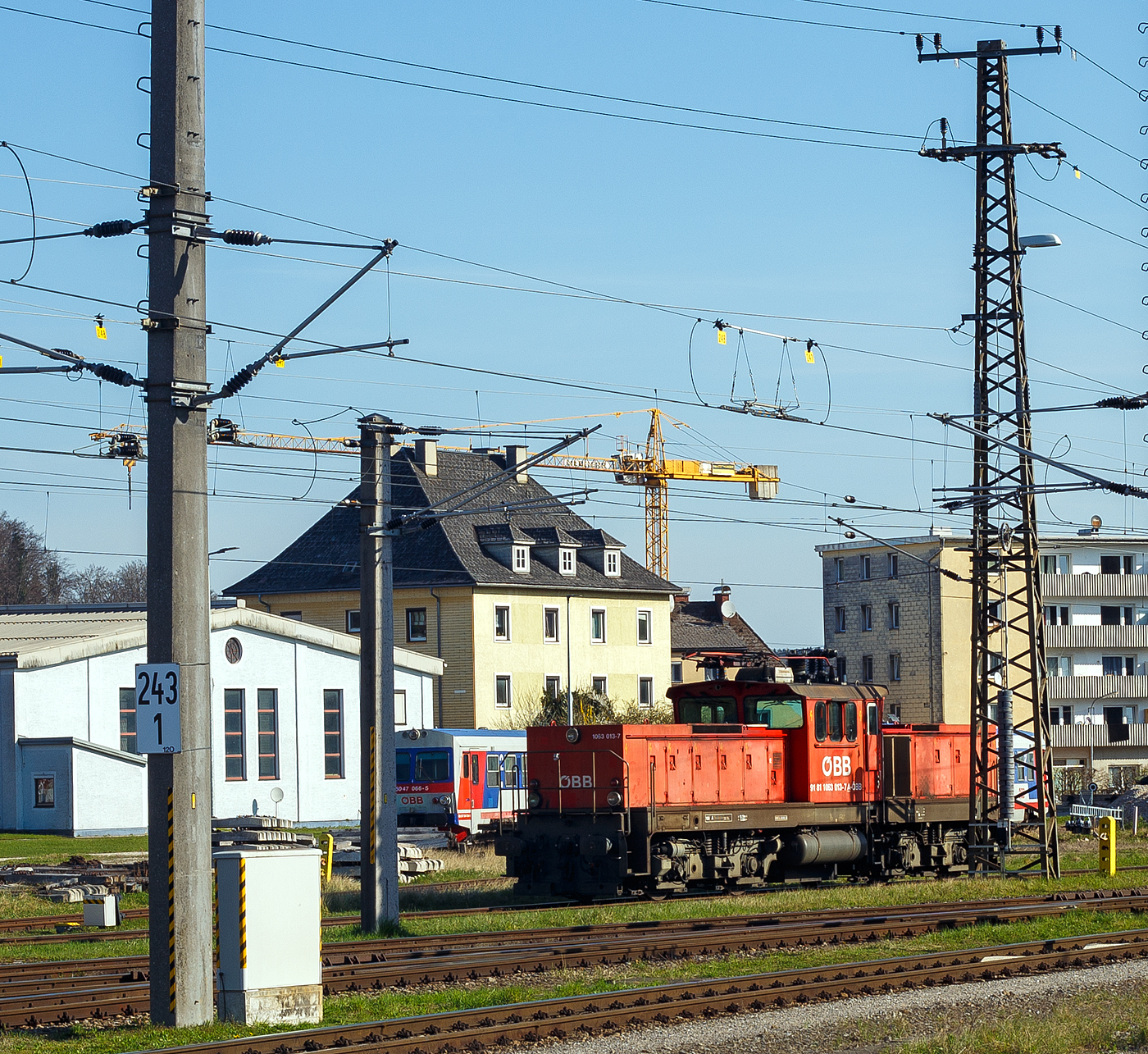

Die ÖBB 1063 013-7 (A-ÖBB 91 81 1063 013-7) ist am 05 April 2025 beim Bahnhof Attnang-Puchheim abgestellt.
Die Reihe 1063 der Österreichischen Bundesbahnen (ÖBB) bezeichnet vierachsige Elektrische Zweifrequenz-Universallokomotiven, die vorrangig für den Verschubdienst (Rangierdienst) vom Hersteller SGP - Simmering-Graz-Pauker in Graz von 1983 bis 1991 gebaut wurden. Die elektrischen Ausrüstungen wurden von ELIN, BBC, oder Siemens Wien geliefert. Die 1063 013-7 wurde 1986 von SGP in Graz unter der Fabriknummer 78948 gebaut.
Österreich setzte schon früher auf elektrische Lokomotiven im Verschubdienst. Als Folge der Ölkrise der 1970er Jahre sollten vermehrt elektrische anstatt Diesellokomotiven im Verschubdienst eingesetzt werden. Zudem wurden in diesem Jahrzehnt die letzten Dampflokomotiven in dieser Funktion abgestellt. Nach einer fast dreißigjährigen Beschaffungspause (zuletzt Lokomotiven der Reihe 1062, abgesehen von der Splittergattung 1067 in den 1960er Jahren) wurde die Reihe 1063 bei SGP in Auftrag gegeben, ihr Vorbild war eine Zechenlok der Ruhrkohle AG, die Henschel E 1200 (97 80 1200…).
1975 beschlossen die ÖBB, Leistungssteigerungen im ertragreichen Güterverkehr zu erzielen. Eine Höchstgeschwindigkeit von 80 bzw. 100 km/h wurde als ausreichend angesehen, denn es war viel wichtiger, die zeitintensive Zugbildung und -auflösung zu beschleunigen. Geeignete Lokomotiven dazu fehlten allerdings noch. Eine Lösung sah man in den neuen Drehstromlokomotiven E 1200 der Ruhrkohle AG von Henschel, deshalb wurde die Lokomotive RAG 1200 006 von den ÖBB 1979 intensiv getestet. Diese gilt somit als „Mutter“ der Baureihe 1063, von der die ÖBB zunächst fünf Exemplare bei Simmering-Graz-Pauker Graz bestellten. Nachdem sich diese bewährten, folgten später zwei weitere Lieferserien (006–037 und 038–050), jeweils mit technischen Unterschieden. Der elektrische Teil wurde von BBC, ELIN und Siemens geliefert. Die Lokomotiven 1063 005 und 006 wurden unfallbedingt ausgemustert.
Die E-Lokomotive ÖBB Rh 1063 kommt sowohl im Verschubdienst, auf Abrollanlagen und im leichten Streckendienst zum Einsatz. Durch die Zweifrequenz-Technik (1063 001 bis 037), 15 kV / 16 2/3 Hz und 25kV / 50Hz, ist die Lok für den grenzüberschreitenden Verkehr zwischen Österreich, Ungarn, Tschechien und Slowakei geeignet.
Mechanischer Teil:
Die Lokomotiven der Reihe 1063 besitzt einen Mittelführerstand mit beidseitig etwa gleich langen Vorbauten, in denen die traktionstechnischen Baugruppen untergebracht sind. Führerstand und Vorbauten ruhen auf dem Hauptrahmen. Der Rahmen der Lokomotive stützt sich auf den beiden zweiachsigen Drehgestelle in Holmbauweise in vier Punkten mit je drei Schraubenfedern ab. Die Zugkraftübertragung von den Drehgestellen auf den Brückenrahmen erfolgt über tiefliegende Drehzapfen.
Elektrischer Teil:
Das kurze Dach trägt einen Einholm-Stromabnehmer (Bauart VII), den Hauptschalter und die Dachleitungen. Der Einphasenwechselstrom wird nach den Sekundärwicklungen des fremdbelüfteten und ölgekühlten Trafo gleichgerichtet und in Drehstrom umgewandelt. Dieser treibt die vier sechspoligen – als Käfigläufer ausgebildeten – Drehstromasynchronmotoren mit je 390 kW an. Die Steuerung erfolgt durch Vorgabe der Zug- beziehungsweise Bremskraft. Als Antrieb dient ein einseitiger Tatzlagerantrieb mit schrägverzahntem Getriebe mit 19:102 Zähnen. Alle Lokomotiven besitzen eine elektrodynamische Bremse mit 1200 kW Bremsleistung, eine selbsttätige Druckluftbremse und eine Federspeicherbremse. Die 1063 001 bis 037 sind außerdem zweifrequenzfähig und können auch unter 25 kV Wechselspannung mit 50 Hz eingesetzt werden.
TECHNISCHE DATEN:
Gebaute Anzahl: 50
Spurweite: 1.435 mm (Normalspur)
Achsformel: Bo’Bo’
Begrenzungslinie : UIC 505-1
Länge über Puffer: 15.700 mm
Drehzapfenabstand: 8.300 mm
Achsabstand in Drehgestell: 2.800 mm
Raddurchmesser: 1.145 mm (neu) / 1.065 mm (abgenutzt)
Dienstgewicht: 82 t (1063 001-004: 78 t)
Radfahrmasse: 20,5 t (1063 001-004: 19,5 t)
Meterlast: 5.223 kg (1063 001-004: 4.968 kg)
Höchstgeschwindigkeit: 100 km/h
Dauerleistung: 1.600 kW
Maximalleistung: 2.000 kW
Anfahrzugkraft: 260 kN
Stromsysteme: 15kV/16,7Hz (1063 001-004, 007-009, 011-037,047 zus. 25 kV, 50 H)
Antriebsart: 4 Drehstrom Fahrmotoren und Tatzlagerantrieb
Zugelassen für Streckenklasse: D2 oder höher
Kleinster befahrbarer Gleisbogen (Vmax= 10 km/h): R = 100 m
Bremsbauart: KE-GPR-E m Z
Dynamisches Bremssystem: Elektrodynamische Rückspeisebremse
Max. Bremskraft der dynamischen Bremse: 115 kN
Quellen: ÖBB, ÖBB-Produktion GmbH und Wikipedia
